7 Feed Mechanism

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.

Страницы

1 Machine Body

2 Upper Shaft Mechanism

3 Needle Bar Mechanism

4 Presser Bar Mechanism

5 Presser Bar Mechanism

6 Pulley Mechanism

7 Feed Mechanism

8 Gauge Parts

9 Gauge Parts

10 Lower Shaft Mechanism

11 Looper Mechanism

12 Lower Shaft Mechanism

13 Upper Threading Mechanism

14 Lower Threading Mechanism

15 Lower Threading Mechanism

16 Special Components For 2PL PL

17 Special Components For PS

18 Accessories

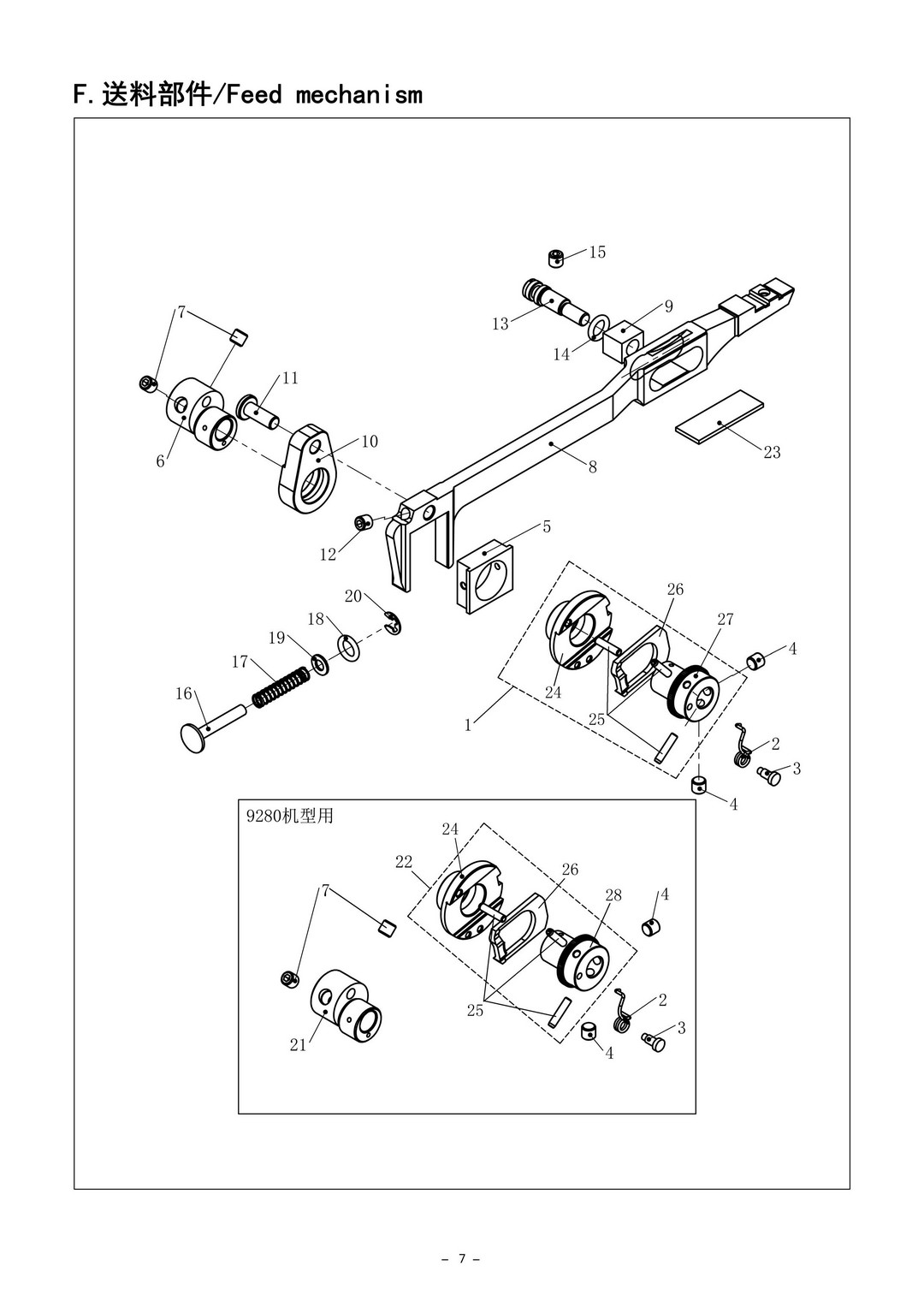

Схема деталировки

#	Запчасть
1	JK 9270D 4061000100Eccentric wheel assy,M	В корзину
2	JK 9270D 40627003Twist spring	В корзину
3	JK 9270D 406S20009Винт,M3	В корзину
4	JK 9270D 403s14004Set винт,socket M6X6	В корзину
5	JK 9270D 40609003Eccentric wheel sleeve	В корзину
6	JK 9270D 40610006Eccentric wheel with винт,M	В корзину
7	JK 9270D 403S14004Set винт,socket SM6.35	В корзину
8	JK 9270D 40606001Feed bar slide block assy	В корзину
9	JK 9270D 40609004Feed bar slider	В корзину
10	JK 9270D 40604004Feed lifting connencting shaft	В корзину
11	JK 9270D 40626004Feed lifting rock shaft	В корзину
12	JK 9270D 409S15002Set винт socket SM5.95	В корзину
13	JK 9270D 40626005Feed bar eccentrics shaft	В корзину
14	JK 9270D 10122010O ring,P6	В корзину
15	JK 9270D 101S15010Set винт,socket SM5.95	В корзину
16	JK 9270D 40626006Push button	В корзину
17	JK 9270D 40627004Spring	В корзину
18	JK 9270D 10122010O ring,P5	В корзину
19	JK 9270D 20128025Washer,plain S4.76	В корзину
20	JK 9270D H05012Retaining ring,E4	В корзину
21	JK 9270D 40610007Eccentric wheel with винт,H	В корзину
22	JK 9270D 4061001100Eccentric wheel assy,H	В корзину
23	JK 9270D 40123008	В корзину
24	JK 9270D 40610003Needle adjustment cam	В корзину
25	JK 9270D 40626035Spring pin	В корзину
26	JK 9270D 40625001Stop plate	В корзину
27	JK 9270D 40610002Stop cam	В корзину
28	JK 9270D 40610014Stop cam	В корзину
