1 MACHINE BOBY

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BOBY 1 MACHINE BOBY
2 UPPER SHAFT MECHANISM 2 UPPER SHAFT MECHANISM
3 NEEDLE BAR ROCKING MECHANISM 3 NEEDLE BAR ROCKING MECHANISM
4 NEEDLE BAR ROCKING MECHANISM 4 NEEDLE BAR ROCKING MECHANISM
5 PRESSER FOOT MECHANISM 5 PRESSER FOOT MECHANISM
6 FEED MECHANISM 6 FEED MECHANISM
7 NEEDLE BAR FLIP-UP MECHANISM 7 NEEDLE BAR FLIP-UP MECHANISM
8 FEED SHAFT MECHANISM 8 FEED SHAFT MECHANISM
9 QUICK REVER SE MECHANISM (THREAD TR IMMER) 9 QUICK REVER SE MECHANISM (THREAD TR IMMER)
10 LOWER SHAFT MECHANISM 10 LOWER SHAFT MECHANISM
11 ROTARY HOOK MECHANISM 11 ROTARY HOOK MECHANISM
12 LUBRICATION 12 LUBRICATION
13 THREADING MECHANISM 13 THREADING MECHANISM
14 THREAD TRIMMER MECHANISM (THREAD TRIMMER) 14 THREAD TRIMMER MECHANISM (THREAD TRIMMER)
15 TENSION RELEASE MECHANISM (THREAD TRIMMER) 15 TENSION RELEASE MECHANISM (THREAD TRIMMER)
16 Synchronizer(THREAD TRIMMER) 16 Synchronizer(THREAD TRIMMER)
17 THREAD WIPER MECHANISM (THREAD TRIMMER) 17 THREAD WIPER MECHANISM (THREAD TRIMMER)
18 QUICK REVERSE SWITCH MECHANISM (THREAD TRIMMER) 18 QUICK REVERSE SWITCH MECHANISM (THREAD TRIMMER)
19 GAUGE PARTS 19 GAUGE PARTS
20 ACCESSORIES 20 ACCESSORIES

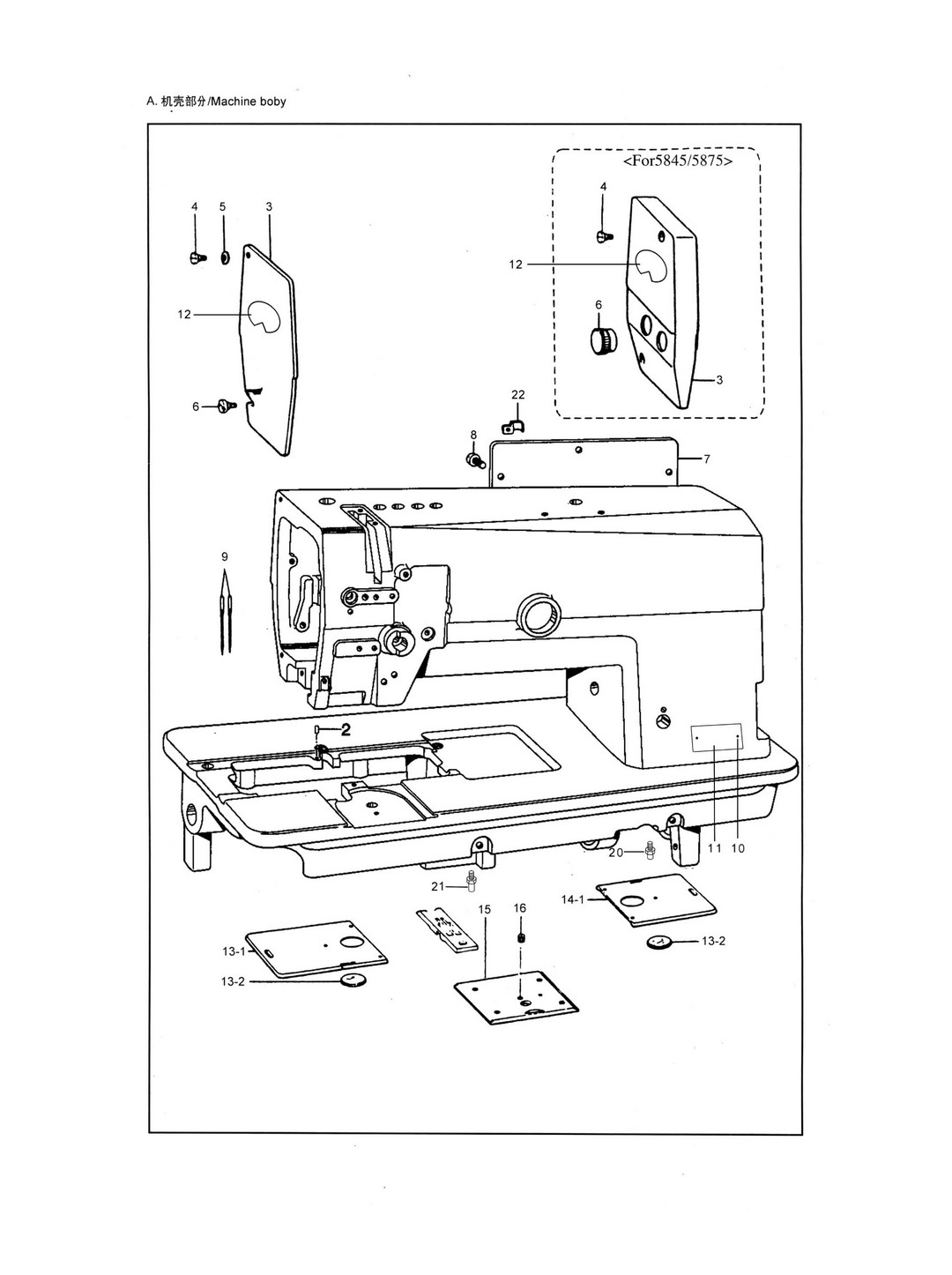

Схема деталировки
1 MACHINE BOBY фото
# Запчасть
2 JK 5842 11626001 113386000PIN
В корзину
3 JK 5842 11612001 S07316009Pace plate (for 5842/5872)
В корзину
3.1 JK 5842 11701001 S07566109Pace plate (for 5845/5875)
В корзину
4 JK 5842 116S20001 S07317001Stud винт 3. 57 (for 5842/5872)
В корзину
4.1 JK 5842 116S20001 S07317001Stud винт 3.57 (for 5845/5875)
В корзину
5 JK 5842 116S20002 146598001Washer (for 5842/5872)
В корзину
6 JK 5842 116S20003 129984003Винт 3. 57 (for 5842/5872)
В корзину
7 JK 5842 116S20004 S02499009Rear cover
В корзину
8 JK 5842 116S20005 062681012Винт 4.37X8
В корзину
9 JK 5842 116S20006 107415011Needle DPX5 #14(for -3)
В корзину
9.1 JK 5842 116S20007 107415014Needle DPX5 #18(for -5)
В корзину
10 JK 5842 116S20008 Model plate rivet
В корзину
11 JK 5842 116S20009 Model plate
В корзину
12 JK 5842 116S20010 Plate with trademark
В корзину
13.1 JK 5842 Slide plate assembly (L)
В корзину
13.2 JK 5842 11611001 S07320000Bobbin window
В корзину
14.1 JK 5842 11615002 S34310051Slide plate assembly (R)
В корзину
15 JK 5842 1161500300 S36663001Slide plate (F) (for standard)
В корзину
15.1 JK 5842 1201500100 Slide plate (F) (for thread trimmer)
В корзину
16 JK 5842 116S15001 116010001Set винт M5X0. 8
В корзину
20 JK 5842 116S12001 Bed винт stud
В корзину
21 JK 5842 116S12002 Bed винт stud
В корзину
22 JK 5842 12012001 S07327001Cord holder (for thread trimmer)
В корзину
