2 UPPER SHAFT MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BODY 1 MACHINE BODY
2 UPPER SHAFT MECHANISM 2 UPPER SHAFT MECHANISM
3 NEEDLE BAR ROCKING MECHANISM 3 NEEDLE BAR ROCKING MECHANISM
4 NEEDLE BAR ROCKING MECHANISM 4 NEEDLE BAR ROCKING MECHANISM
5 NEEDLE BAR FLIP-UP MECHANISM 5 NEEDLE BAR FLIP-UP MECHANISM
6 PARTS FOR PNEUMATIC NEEDLE BAR SWITCHING 6 PARTS FOR PNEUMATIC NEEDLE BAR SWITCHING
7 PRESSER FOOT MECHANISM 7 PRESSER FOOT MECHANISM
8 FEED MECHANISM 8 FEED MECHANISM
9 FEED SHAFT MECHANISM 9 FEED SHAFT MECHANISM
10 GAUGE PARTS 10 GAUGE PARTS
11 LOWER SHAFT MECHANISM 11 LOWER SHAFT MECHANISM
12 ROTARY HOOK MECHANISM 12 ROTARY HOOK MECHANISM
13 ROTARY HOOK MECHANISM 13 ROTARY HOOK MECHANISM
14 LUBRICATION 14 LUBRICATION
15 THREAD MECHANISM 15 THREAD MECHANISM
16 BOBBIN WINDER MECHANISM 16 BOBBIN WINDER MECHANISM
17 THREAD TRIMMER MECHANISM 17 THREAD TRIMMER MECHANISM
18 THREAD WIPER MECHANISM 18 THREAD WIPER MECHANISM
19 OUICK REVERSE MECHANISM 19 OUICK REVERSE MECHANISM
20 MOTOR AND SAFETY SWITCH MECHANISM 20 MOTOR AND SAFETY SWITCH MECHANISM
21 QUICK REVERSE SWITCH MECHANISM 21 QUICK REVERSE SWITCH MECHANISM
22 AUTO LIFTER COMPONENTS 22 AUTO LIFTER COMPONENTS
23 ACCESSORIES FOR PNEUMATIC NEEDLE BAR SWITCHING DEVICE 23 ACCESSORIES FOR PNEUMATIC NEEDLE BAR SWITCHING DEVICE
24 ACCESSORIES 24 ACCESSORIES
Схема деталировки

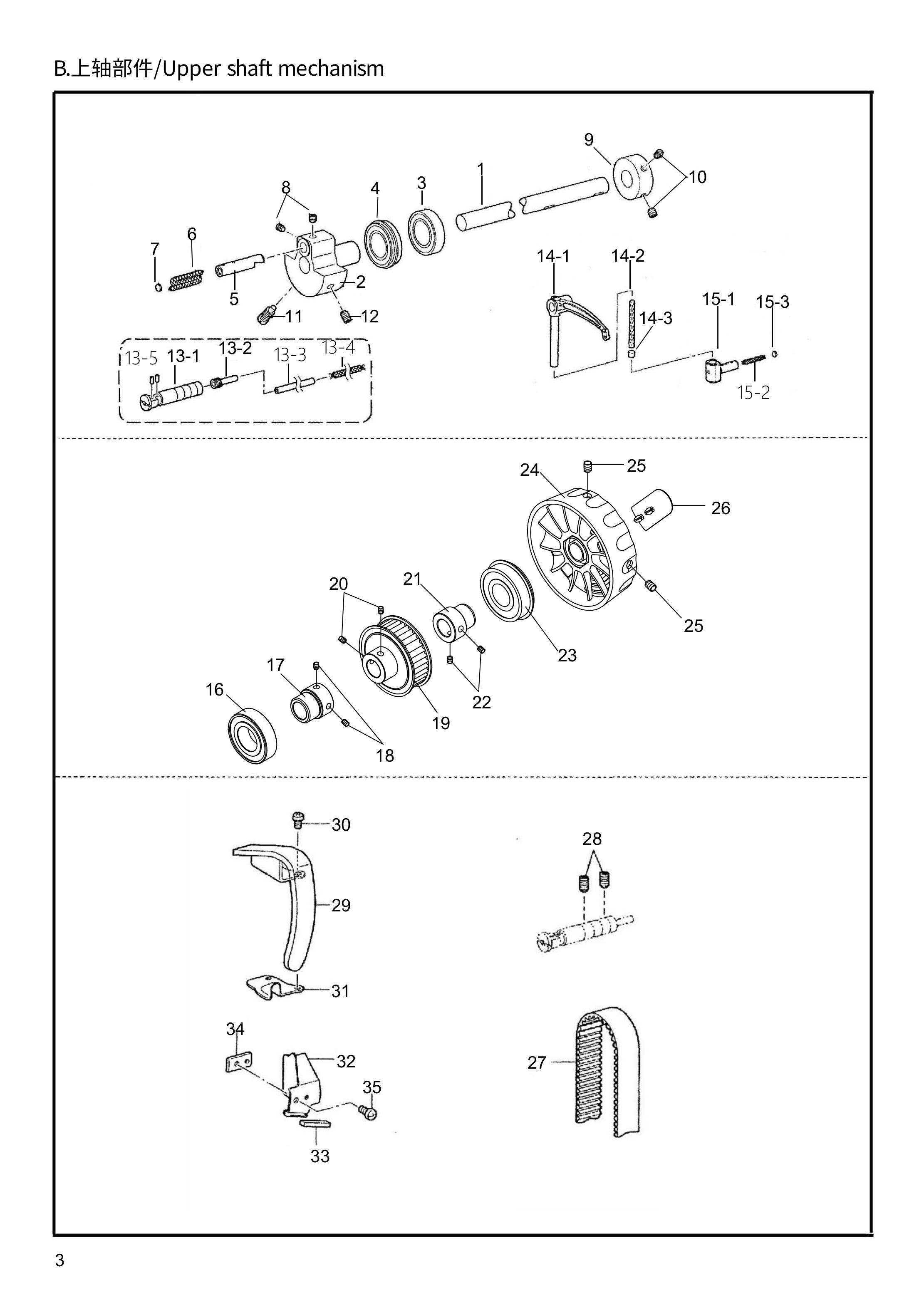

2 UPPER SHAFT MECHANISM фото
# Запчасть
1 JK-58450J 12302001Upper shaft
В корзину
2 JK-58450J 12904001SA4089001Thread takeup crank
В корзину
2.1 JK-58450J 12904006SA4373001Thread takeup crank
В корзину
3 JK-58450J B04022S25234001Ball bearing,6004ZZ
В корзину
4 JK-58450J B10002S38707001Ball bearing,6004ZZNR
В корзину
5 JK-58450J 12926201SA6166001Crankshaft,NBAR
В корзину
6 JK-58450J 12923050Wick^2.5 L=60
В корзину
7 JK-58450J 11626003113014000Wick cap
В корзину
8 JK-58450J S10017S25260001screw M6x0.75 L=5
В корзину
9 JK-58450J 12308001Bobbin winder driving wheel
В корзину
10 JK-58450J S10019Set screw,socket(ft)M6x6
В корзину
11 JK-58450J 129S30005S25235001Screw M8x6
В корзину
12 JK-58450J S09017S25236001screw M6x0.75 L=10
В корзину
13.1 JK-58450J 12938003Hinge Pin For Thread Take Up Lever
В корзину
13.2 JK-58450J 12938002SA2861001Thread takeup s-shaft unit
В корзину
13.3 JK-58450J 12921002Oil tube,L=190
В корзину
13.4 JK-58450J 12923018Wick, L=400
В корзину
13.5 JK-58450J 20123021Wick, L=30
В корзину
14.1 JK-58450J 12938006SA2935101Thread takeup lever assy,s3
В корзину
14.1 JK-58450J 12938007SA2936101Thread takeup lever assy,s5
В корзину
14.1 JK-58450J 12938202SA2937101Thread takeup lever assy,s7
В корзину
14.2 JK-58450J 12923031Wick,4x4 L=40
В корзину
14.3 JK-58450J 12922015Rubber cap
В корзину
15.1 JK-58450J 11626004S13160001Ttakeup slide block assy,2
В корзину
15.2 JK-58450J 12923012Wick, L=17
В корзину
15.3 JK-58450J 12926016Wick capф4
В корзину
16 JK-58450J B0402176023800Ball bearing,radial 60/22ZZ
В корзину
17 JK-58450J 12908002SA2748001Ball bearing bush
В корзину
18 JK-58450J S10018S23651001Screw M6x0.75 L=6
В корзину
19 JK-58450J 12935002SA2720001Timing pulley assy,U ST
В корзину
20 JK-58450J S10018S23651001Screw M6x0.75 L=6
В корзину
21 JK-58450J 12303002Ball bearing bush
В корзину
22 JK-58450J S10018S23651001Screw M6x0.75 L=6
В корзину
23 JK-58450J B10009S38710001Ball bearing,6204ZZNR
В корзину
24 JK-58450J 304034Pully
В корзину
25 JK-58450J S10019Set screw,socket(ft)M6x6
В корзину
26 JK-58450J 13811021Handwheel lable
В корзину
27 JK-58450J 12935003SA2463001Timing belt
В корзину
28 JK-58450J S10024012061036Set screw,socket(ft)M6x10
В корзину
29 JK-58450J 12312012SA2469001Thread takeup lever cover
В корзину
30 JK-58450J S04028062500816Screw,pan M5x8
В корзину
31 JK-58450J 12912005SA4537001Dust cover
В корзину
32 JK-58450J 1291207900SA3058101Shelter plate
В корзину
32.1 JK-58450J 12912082SA4376101Shelter plate
В корзину
33 JK-58450J 12923001SA3065001Felt
В корзину
34 JK-58450J 12912006SA3059101Holder,shelter plate
В корзину
35 JK-58450J S04028062500816Screw,pan M5x8
В корзину
