16 BOBBIN WINDER MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BODY 1 MACHINE BODY
2 UPPER SHAFT MECHANISM 2 UPPER SHAFT MECHANISM
3 NEEDLE BAR ROCKING MECHANISM 3 NEEDLE BAR ROCKING MECHANISM
4 NEEDLE BAR ROCKING MECHANISM 4 NEEDLE BAR ROCKING MECHANISM
5 NEEDLE BAR FLIP-UP MECHANISM 5 NEEDLE BAR FLIP-UP MECHANISM
6 PARTS FOR PNEUMATIC NEEDLE BAR SWITCHING 6 PARTS FOR PNEUMATIC NEEDLE BAR SWITCHING
7 PRESSER FOOT MECHANISM 7 PRESSER FOOT MECHANISM
8 FEED MECHANISM 8 FEED MECHANISM
9 FEED SHAFT MECHANISM 9 FEED SHAFT MECHANISM
10 GAUGE PARTS 10 GAUGE PARTS
11 LOWER SHAFT MECHANISM 11 LOWER SHAFT MECHANISM
12 ROTARY HOOK MECHANISM 12 ROTARY HOOK MECHANISM
13 ROTARY HOOK MECHANISM 13 ROTARY HOOK MECHANISM
14 LUBRICATION 14 LUBRICATION
15 THREAD MECHANISM 15 THREAD MECHANISM
16 BOBBIN WINDER MECHANISM 16 BOBBIN WINDER MECHANISM
17 THREAD TRIMMER MECHANISM 17 THREAD TRIMMER MECHANISM
18 THREAD WIPER MECHANISM 18 THREAD WIPER MECHANISM
19 OUICK REVERSE MECHANISM 19 OUICK REVERSE MECHANISM
20 MOTOR AND SAFETY SWITCH MECHANISM 20 MOTOR AND SAFETY SWITCH MECHANISM
21 QUICK REVERSE SWITCH MECHANISM 21 QUICK REVERSE SWITCH MECHANISM
22 AUTO LIFTER COMPONENTS 22 AUTO LIFTER COMPONENTS
23 ACCESSORIES FOR PNEUMATIC NEEDLE BAR SWITCHING DEVICE 23 ACCESSORIES FOR PNEUMATIC NEEDLE BAR SWITCHING DEVICE
24 ACCESSORIES 24 ACCESSORIES
Схема деталировки

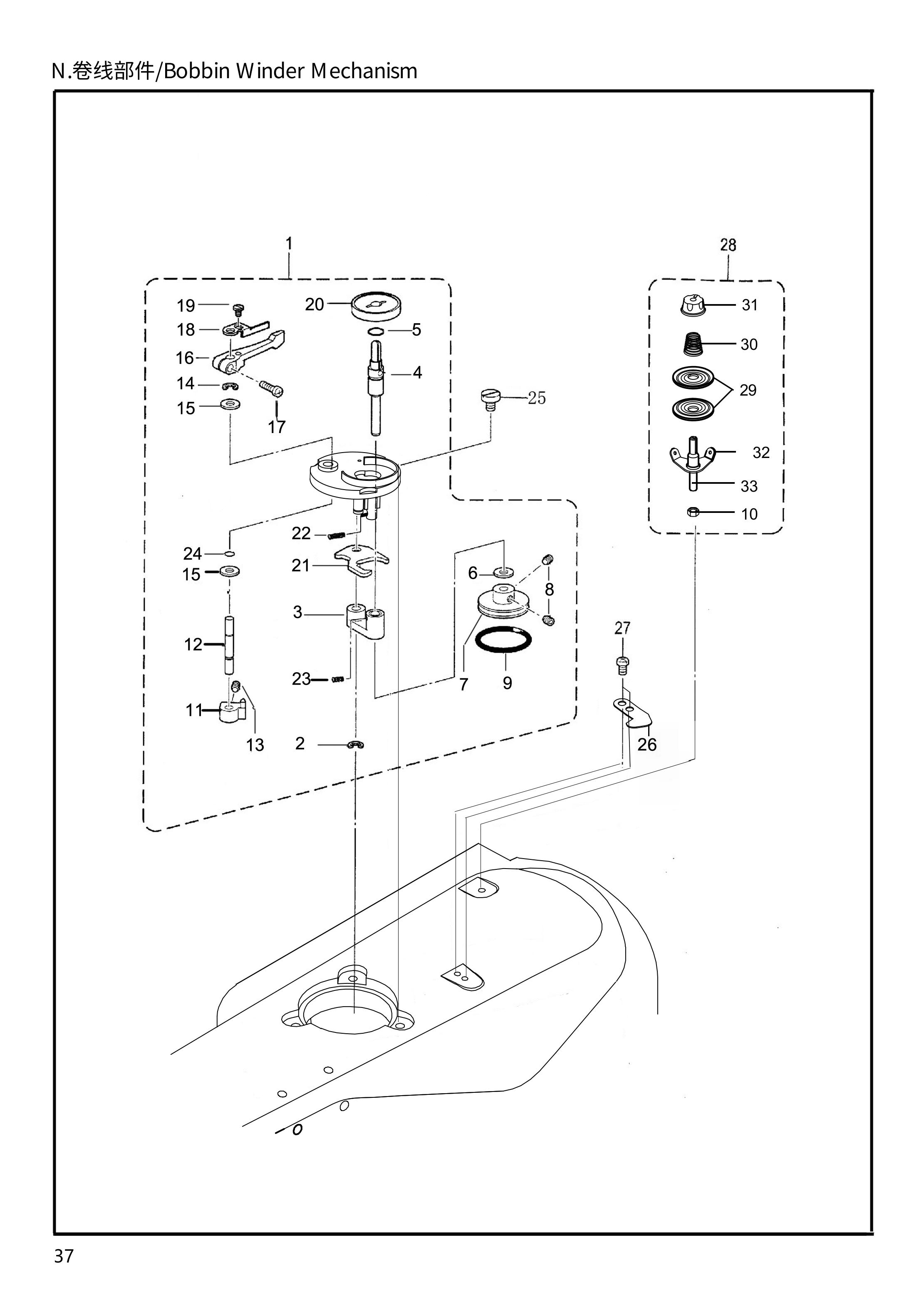

16 BOBBIN WINDER MECHANISM фото
# Запчасть
1 JK-58450J 1233100400SA1971101Bobbin Winder Unit
В корзину
2 JK-58450J H0501248040342Retaining Ring,t4
В корзину
3 JK-58450J 1231100900SA1975001B-Winder Shaft Support Assy
В корзину
4 JK-58450J 12302002SA1978001Bobbin Winder Shaft
В корзину
5 JK-58450J 1008810090700 Ring,P9
В корзину
6 JK-58450J 1292802125060136Washer,Plain S6
В корзину
7 JK-58450J 12935005SA1980001Bobbin Winder Wheel
В корзину
8 JK-58450J S0901912500536Set Screw,Socker(F I )M5x5
В корзину
9 JK-58450J 12922014S25789000Rubber Ring,29
В корзину
10 JK-58450J 114S16001Nut
В корзину
11 JK-58450J 12910007SA1982101Bobbin Presser Cam
В корзину
12 JK-58450J 12302003SA1983001Bobbin Winder Arm Shaft
В корзину
14 JK-58450J H0501248040342Retaining Ring,t4
В корзину
15 JK-58450J 1232800125060136Washer,Plain S6
В корзину
16 JK-58450J 12304004SA1984001Bobbin Presser Arm
В корзину
17 JK-58450J S05307Screw,Pan M4*14
В корзину
18 JK-58450J 12312009SA1985001Bobbin Presser
В корзину
19 JK-58450J 123S11006S23418002Screw,M4x5
В корзину
20 JK-58450J 12911009SA1988001Bobbin Support
В корзину
21 JK-58450J 12312013SA1989001Bobbin Winder Lever
В корзину
22 JK-58450J 12907014SA1990101Spring
В корзину
23 JK-58450J 12907015SA1991001Bobbin Winder Base Spring
В корзину
24 JK-58450J 12922030SA21900010 Ring
В корзину
25 JK-58450J 123S11015SA1992101Bobbin Winder Fixed Screw
В корзину
26 JK-58450J 11419001SA1360101Knife
В корзину
27 JK-58450J 114S11015Screw SM9/64"x40 L=6
В корзину
28 JK-58450J 1411300600Bobbin Winder Iension Assy
В корзину
29 JK-58450J 10112005Disc,Tension
В корзину
30 JK-58450J 11427006Iension Spring
В корзину
31 JK-58450J 13811004Tension Nut
В корзину
32 JK-58450J 11413022Song Line board
В корзину
33 JK-58450J 112S13004Folder spool
В корзину
