5 T3020 Feed mechfnism

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 T3020 Machine body 1 T3020 Machine body
2 T3020 Machine body 2 T3020 Machine body
3 T3020 Upper shaft and neddle bar mechanism 3 T3020 Upper shaft and neddle bar mechanism
4 T3020 Feed mechanism 4 T3020 Feed mechanism
5 T3020 Feed mechfnism 5 T3020 Feed mechfnism
6 T3020 Feed mechanism 6 T3020 Feed mechanism
7 T3020 Work clamp lifter mechanism 7 T3020 Work clamp lifter mechanism
8 T3020 Work clamp lifter mechanism 8 T3020 Work clamp lifter mechanism
9 T3020 Lower shaft mechanism 9 T3020 Lower shaft mechanism
10 T3020 Lubrication 10 T3020 Lubrication
11 T3020 Threading mechanism 11 T3020 Threading mechanism
12 T3020 Bobbin winder mechanism 12 T3020 Bobbin winder mechanism
13 T3020 Thread trimmer mechanism 13 T3020 Thread trimmer mechanism
14 T3020Thread wiper mechanism 14 T3020Thread wiper mechanism
15 T3020 Tension relase mechanism 15 T3020 Tension relase mechanism
16 T3020 Air pressure mechanism 16 T3020 Air pressure mechanism
17 T3020 Power supply equiment mechanism 17 T3020 Power supply equiment mechanism
18 T3020 Motor mechanism 18 T3020 Motor mechanism
19 T3020 Foot switch pedal mechanism 19 T3020 Foot switch pedal mechanism
20 T3020 Accessories 20 T3020 Accessories

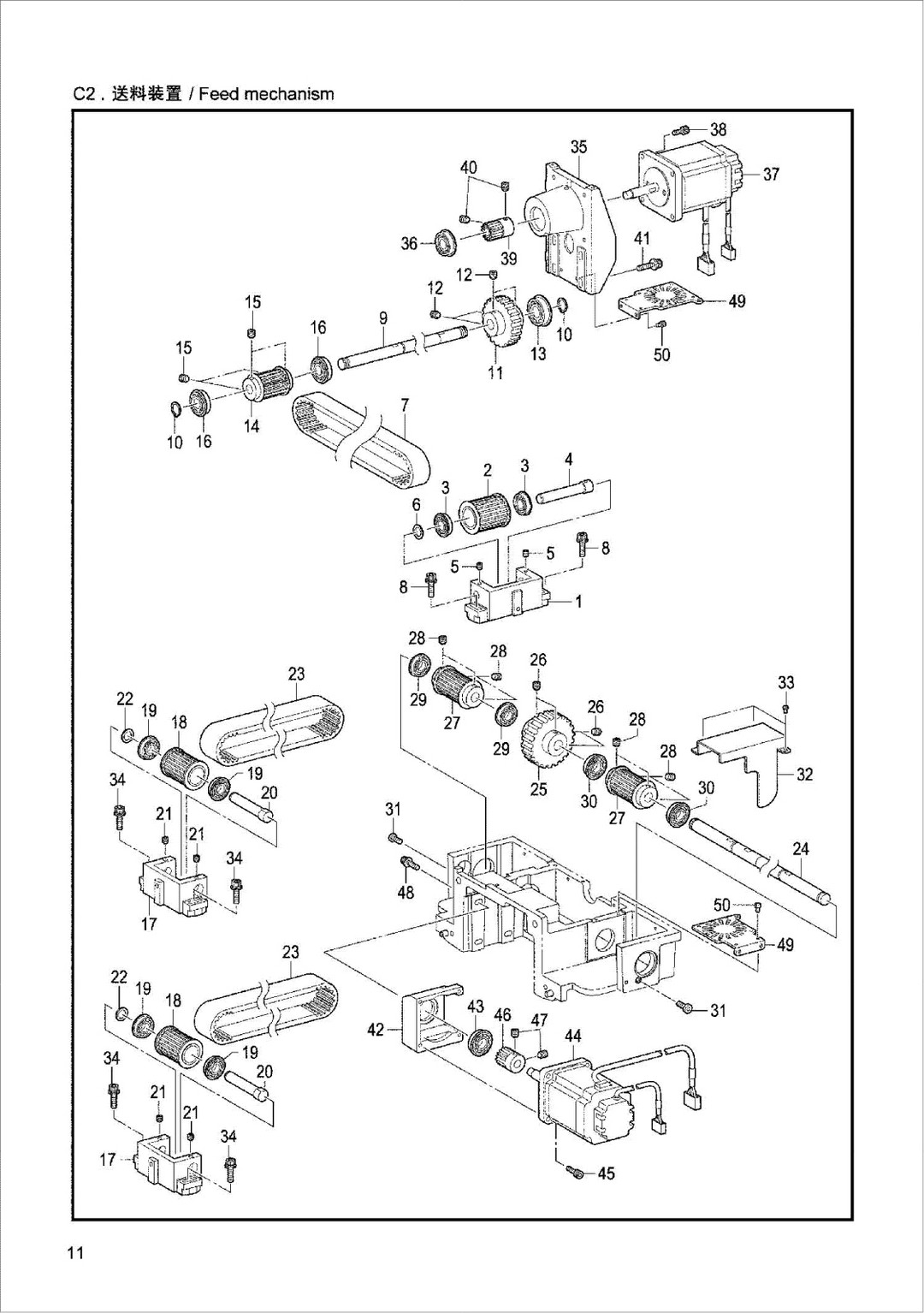

Схема деталировки
5 T3020 Feed mechfnism фото
# Запчасть
1 JK T3020 41709305SA8578001X PULLEY BRACKET
В корзину
2 JK T3020 41173530100SA8579001PULLEY A ASSY
В корзину
3 JK T3020 H10017SA1283001BALL BEARING 6901ZZNR
В корзину
4 JK T3020 41702304SA8582001PULLEY FULCRUM SHAFT
В корзину
5 JK T3020 S09019012500538SET ВИНТ SOCKET(FT)MS X5
В корзину
6 JK T3020 41728301SA8583001PULLEY FULCRUM SHAFT COLLAR
В корзину
7 JK T3020 41735303SA8584001X GT BELT
В корзину
8 JK T3020 417S30303S47270001BOLT SOCKET(S/P WASHER) M6X 30
В корзину
9 JK T3020 41702305SA8585001DRIVE SHAFT X
В корзину
10 JK T3020 H03001048150142RETAINING RING EXTERNAL C15
В корзину
11 JK T3020 41725301SA8586001GEAR X
В корзину
12 JK T3020 S10019012060636SET ВИНТ SOCKET(FT)M6X6
В корзину
13 JK T3020 B10018SA6674001BALL BEARING 6002ZZNR
В корзину
14 JK T3020 4173530400SA8587001PULLEY B ASSY
В корзину
15 JK T3020 S10019012000630SET ВИНТ SOCKET(FT)M6X6
В корзину
16 JK T3020 B10019076202850BALL BEARING RADIAL G202ZZNR
В корзину
17 JK T3020 41706301SA8592001Y-PLLLEY BRACKET
В корзину
18 JK T3020 4173530100SA8579001PULLEY A ASSY
В корзину
19 JK T3020 BL0017SA1283001BALL BEARING RADIAL 6202ZZNR
В корзину
20 JK T3020 41702304SA8582001PULLEY FULCRLM SHAFT
В корзину
21 JK T3020 S09019012500536SET ВИНТ SOCKET(FT)M5X5
В корзину
22 JK T3020 41728301SA8583001PULLEY FULCRUM SHAFT COLLAR
В корзину
23 JK T3020 41735306SA8593001X-GT BELT
В корзину
24 JK T3020 41702306SA8595001DRIVE SHAFT Y
В корзину
25 JK T3020 41725302SA8596001GEAR Y
В корзину
26 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X 6
В корзину
27 JK T3020 4173530400SA8587001PULLEY B ASSY
В корзину
28 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X 6
В корзину
29 JK T3020 B10018SA6674001BALL BEARING 6002ZZNR
В корзину
30 JK T3020 B10019076202850BALL BEARING RADIAL 6202ZZNR
В корзину
31 JK T3020 417S13301SA8597001BOLTSOCKET M5X12
В корзину
32 JK T3020 41712324SA8602001COVUR GEAR
В корзину
33 JK T3020 S04078062400816ВИНТ PAN M4X8
В корзину
34 JK T3020 417S30303S47270001BOLT SOCKET (S/P WASHER)M6 X 30
В корзину
35 JK T3020 41701306SA8604001MOTOR BRACKET Y
В корзину
36 JK T3020 B10020SA8599001BALL BEARING 6201ZZNR
В корзину
37 JK T3020 41730302SA8538001PULSE MOTOR ASSY Y
В корзину
38 JK T3020 S05124018501636BOLT SOCKET M5X16
В корзину
39 JK T3020 41725303SA8607001MOTOR GEAR X
В корзину
40 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X6
В корзину
41 JK T3020 417S30303S47270001BOLT SOCKET (S/P WASHER) M6X20
В корзину
42 JK T3020 41701307SA8598001MOTOR BRACKET Y
В корзину
43 JK T3020 B10020SA8599001BALL HEARING 6201ZZNR
В корзину
44 JK T3020 41730303SA8542001PULSE MOTOR ASSY Y
В корзину
45 JK T3020 S05124018501636BOLT SOCKET M5X16
В корзину
46 JK T3020 41725304SA8601001MOTOR GEAR Y
В корзину
47 JK T3020 S10019012060636SET ВИНТ SOCKET (FT).M6X6
В корзину
48 JK T3020 417S30304S47269001BOLT SOCKET (S/P WASHER) M6X20
В корзину
49 JK T3020 41712325SA8694001FAN BRACKET
В корзину
50 JK T3020 S05116018400836BOLT SOCKET M4X8
В корзину
