9 T3020 Lower shaft mechanism

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 T3020 Machine body 1 T3020 Machine body
2 T3020 Machine body 2 T3020 Machine body
3 T3020 Upper shaft and neddle bar mechanism 3 T3020 Upper shaft and neddle bar mechanism
4 T3020 Feed mechanism 4 T3020 Feed mechanism
5 T3020 Feed mechfnism 5 T3020 Feed mechfnism
6 T3020 Feed mechanism 6 T3020 Feed mechanism
7 T3020 Work clamp lifter mechanism 7 T3020 Work clamp lifter mechanism
8 T3020 Work clamp lifter mechanism 8 T3020 Work clamp lifter mechanism
9 T3020 Lower shaft mechanism 9 T3020 Lower shaft mechanism
10 T3020 Lubrication 10 T3020 Lubrication
11 T3020 Threading mechanism 11 T3020 Threading mechanism
12 T3020 Bobbin winder mechanism 12 T3020 Bobbin winder mechanism
13 T3020 Thread trimmer mechanism 13 T3020 Thread trimmer mechanism
14 T3020Thread wiper mechanism 14 T3020Thread wiper mechanism
15 T3020 Tension relase mechanism 15 T3020 Tension relase mechanism
16 T3020 Air pressure mechanism 16 T3020 Air pressure mechanism
17 T3020 Power supply equiment mechanism 17 T3020 Power supply equiment mechanism
18 T3020 Motor mechanism 18 T3020 Motor mechanism
19 T3020 Foot switch pedal mechanism 19 T3020 Foot switch pedal mechanism
20 T3020 Accessories 20 T3020 Accessories
Схема деталировки

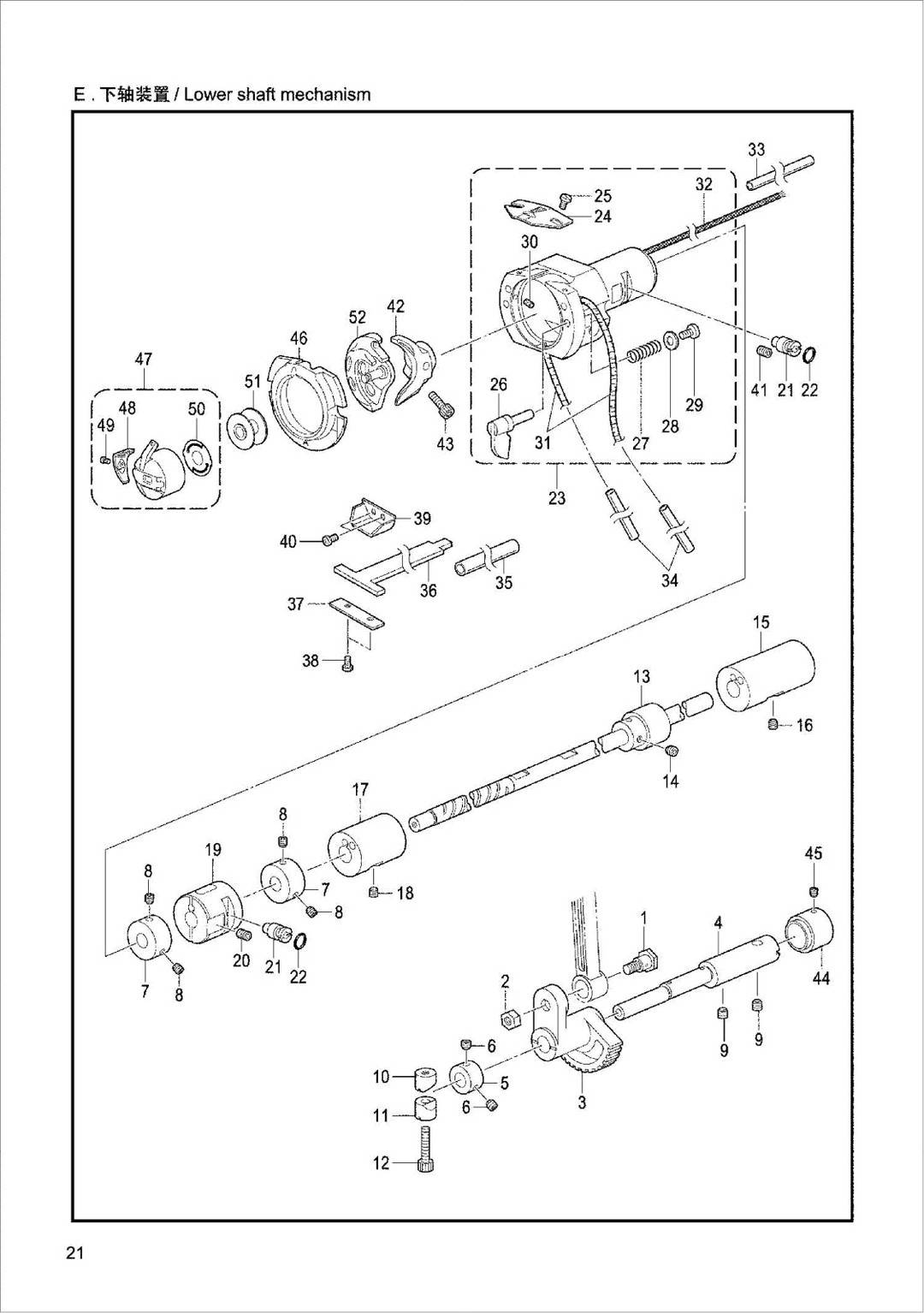

9 T3020 Lower shaft mechanism фото
# Запчасть
1 JK T3020 417S30011SA3226001SHOULDER ВИНТ
В корзину
2 JK T3020 417S16001SA3227001NUT (FT ) M6
В корзину
3 JK T3020 41725011SA3228101ROCK GEAR
В корзину
4 JK T3020 41702027SA4782001ROCK GEAR SHAFT
В корзину
5 JK T3020 41708002SA3231001SET ВИНТ COLLAR B
В корзину
6 JK T3020 S09041012060536SET ВИНТ SOCKET (FT) M6X5
В корзину
7 JK T3020 41708305SA8695001SET ВИНТ COLLAR
В корзину
8 JK T3020 S10018S23651001SET ВИНТ SOCKET(FT) M6X6
В корзину
9 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X6
В корзину
10 JK T3020 41708303SA8696001PINCH SLEEVE A
В корзину
11 JK T3020 41708304SA8697001PINCH SLEEVE B
В корзину
12 JK T3020 S05119018402036BOLT SOCKET M4X20
В корзину
13 JK T3020 4170230900SA8698001LOWER SHAFT ASSY
В корзину
14 JK T3020 S09019012500536SET ВИНТ SOCKET (FT) M5X5
В корзину
15 JK T3020 41703303SA8701001LOWER SHAFT BUSH
В корзину
16 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X6
В корзину
17 JK T3020 41703303SA8702001LOWER SHAFT M BUSH
В корзину
18 JK T3020 S10019012060636SET ВИНТ SOCKET (FT) M6X6
В корзину
19 JK T3020 41703304SA8703001LOWER SHAFT A RUSH
В корзину
20 JK T3020 S10024012061036SET ВИНТ SOCKET (FT) M6X10
В корзину
21 JK T3020 41702029SA8238101ADJUSTING STUD
В корзину
22 JK T3020 4172201581003670O RUNG PW3
В корзину
23 JK T3020 41701009SA8705001SHUTTLE RACE BASE ASSY G
В корзину
24 JK T3020 41712190S02429201SHUTTLE RACE THREAD GUIDE
В корзину
25 JK T3020 417S15007SA4199001ВИНТ M3X4
В корзину
26 JK T3020 4172601500SA3241001S RACE BASE SETTING CLAW
В корзину
27 JK T3020 U727006152684101COMPRESSION SPRING
В корзину
28 JK T3020 W01002026030136WASHER PLAIN M3
В корзину
29 JK T3020 S04082062300616ВИНТ PAN M3X6
В корзину
30 JK T3020 41723013153050000S-RACE BASE FELT
В корзину
31 JK T3020 41723025SA3707001FELT
В корзину
32 JK T3020 12923019SA9004001WICK M6 X6
В корзину
33 JK T3020 12921005SA8709001OIL TUBE Ф4ХФ6
В корзину
34 JK T3020 12921005SA8710001OIL TUBE Ф4ХФ6
В корзину
35 JK T3020 12921005SA8711001OIL TUBE Ф4ХФ6
В корзину
36 JK T3020 4172302100SA6260001FELT ASSY
В корзину
37 JK T3020 41712075SA3242001FELT HOLDER
В корзину
38 JK T3020 417815009S44924001ВИНТ M3X5.5
В корзину
39 JK T3020 41711012SA3274101FELT HOLDER
В корзину
40 JK T3020 417S15010S47307001ВИНТ M3X4
В корзину
41 JK T3020 S10024012061036SET ВИНТ SOCKET (FT) M6 X 10
В корзину
42 JK T3020 41718001SA3284101DRIVER D
В корзину
43 JK T3020 S05123018501236BOLT SOCKET M5X12
В корзину
44 JK T3020 41703020SA3283101SET ВИНТ COLLAR R
В корзину
45 JK T3020 S09019012500536SET ВИНТ SOCKET (FT) M5X5
В корзину
46 JK T3020 417180020152686201SHUTTLE RACE BASE B
В корзину
47 JK T3020 4171801700S59221201BOBBIN CASE ASSY LC
В корзину
48 JK T3020 41727015S48664001TENSION SPRING, AN
В корзину
49 JK T3020 417S30005S16492101BOBBIN CASE SPRING ВИНТ
В корзину
50 JK T3020 41727016S15667001ANTI-SPIN SPRING
В корзину
51 JK T3020 41718004S44633001BOBBIN LAN
В корзину
52 JK T3020 41718018SA8197101SHUTTLE HOOK ASSY W/B0XSA8196
В корзину
54 JK T3020 41711317SA3278001BUSH
В корзину
55 JK T3020 41711318SA3276001SPACER COL.LER
В корзину
56 JK T3020 41724306NEEDI.L BEARING K9X 12 X 11
В корзину
57 JK T3020 41729005RETAINING RING
В корзину
