15 LUBRICATION MECHANISM COMPONENTS

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 FRAME & MISCELLANEOUS COVER COMPONENTS 1 FRAME & MISCELLANEOUS COVER COMPONENTS
2 MAIN SHAFT COMPONENTS 2 MAIN SHAFT COMPONENTS
3 HOOK DRIVING COMPONENTS 3 HOOK DRIVING COMPONENTS
4 PRESSER BAR.WORK CLAMP CARRIER COMPONENTS 4 PRESSER BAR.WORK CLAMP CARRIER COMPONENTS
5 NEEDLE BAR FRAME COMPONENTS 5 NEEDLE BAR FRAME COMPONENTS
6 OVEREDGING WIDTH ADJUSTING COMPONENTS 6 OVEREDGING WIDTH ADJUSTING COMPONENTS
7 NEEDLE THREAD TRIMMER COMPONENTS 7 NEEDLE THREAD TRIMMER COMPONENTS
8 BOBBIN THREAD TRIMMER COMPONENTS 8 BOBBIN THREAD TRIMMER COMPONENTS
9 KNIFE BAR COMPONENTS 9 KNIFE BAR COMPONENTS
10 FEED CAM & TRIPPING SEGMENT COMPONENTS 10 FEED CAM & TRIPPING SEGMENT COMPONENTS
11 STOP-MOTION COMPONENTS 11 STOP-MOTION COMPONENTS
12 TRIPPING LEVER COMPONENTS 12 TRIPPING LEVER COMPONENTS
13 LIFTING LEVER & BOBBIN WINDER COMPONENTS 13 LIFTING LEVER & BOBBIN WINDER COMPONENTS
14 THREAD TENSION COMPONENTS 14 THREAD TENSION COMPONENTS
15 LUBRICATION MECHANISM COMPONENTS 15 LUBRICATION MECHANISM COMPONENTS
16 SPEED TRANSMITTER COMPONENTS 16 SPEED TRANSMITTER COMPONENTS
17 EXCLUSIVE PARTS FOR 781W 17 EXCLUSIVE PARTS FOR 781W
18 EXCLUSIVE PARTS FOR 784 18 EXCLUSIVE PARTS FOR 784
Схема деталировки

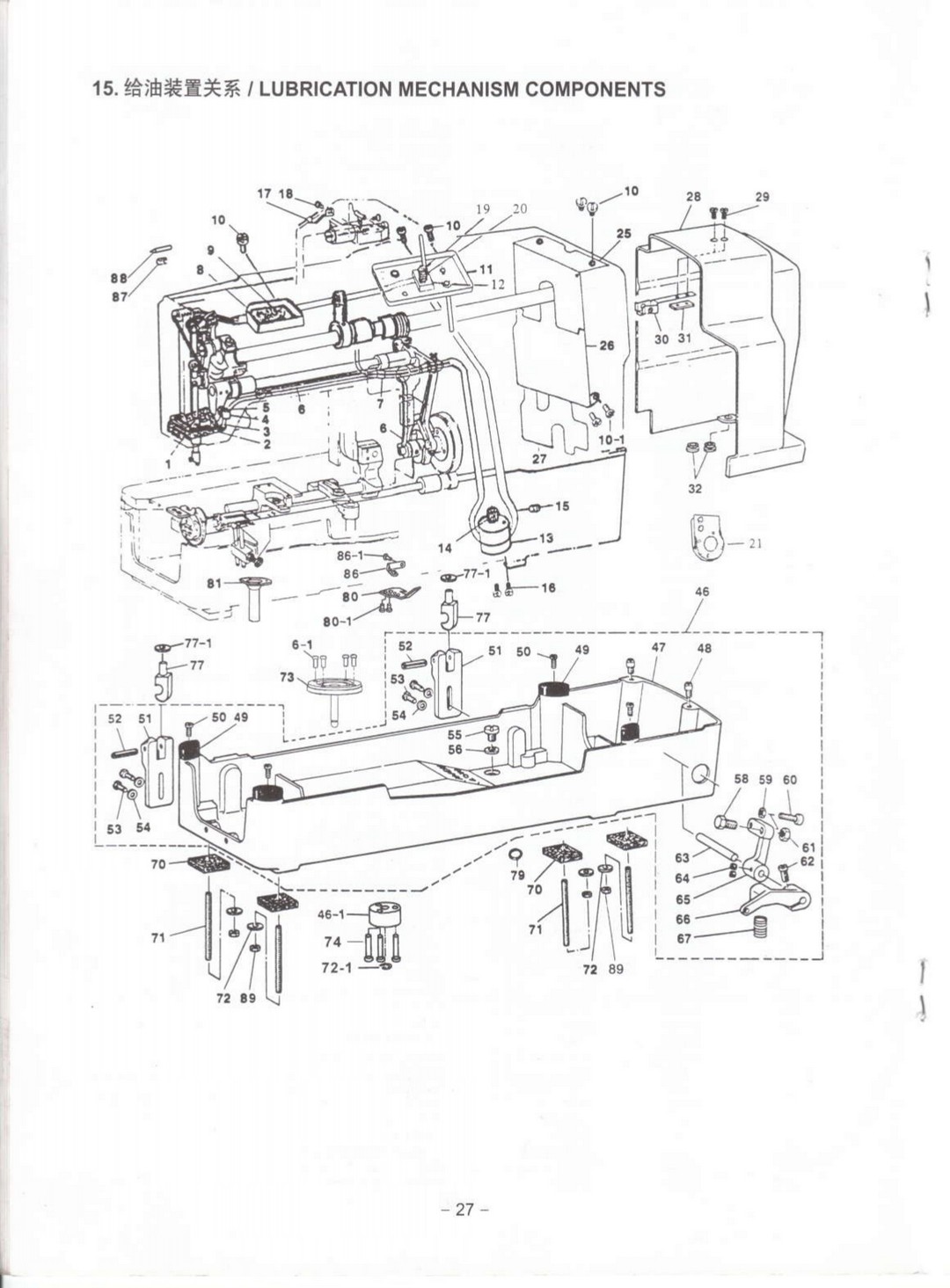

15 LUBRICATION MECHANISM COMPONENTS фото
# Запчасть
1 JK T781 815010OIL FELT HOLDER
В корзину
2 JK T781 815020OIL RETURN FELT
В корзину
3 JK T781 815030OIL RETURN TUBE
В корзину
4 JK T781 815040CABLE HOLDER
В корзину
5 JK T781 815051ВИНТ
В корзину
6 JK T781 815060OIL WICK
В корзину
6.1 JK T781 402S11003ВИНТ
В корзину
7 JK T781 815070PIPE GUIDE
В корзину
8 JK T781 815080OIL RECEIVER
В корзину
9 JK T781 815090OIL FELT
В корзину
10 JK T781 815101ВИНТ
В корзину
10.1 JK T781 815100ВИНТ
В корзину
11 JK T781 815110OIL RECEIVER
В корзину
12 JK T781 815120OIL ADJUSTING ВИНТ BASE
В корзину
13 JK T781 815130OIL PUMP
В корзину
14 JK T781 815140OIL PUMP DRIVING WORM GEAR
В корзину
15 JK T781 815151ВИНТ
В корзину
16 JK T781 815161ВИНТ
В корзину
17 JK T781 815170OIL FELT GUIDE
В корзину
18 JK T781 815181ВИНТ
В корзину
19 JK T781 815191HOOK OIL ADJUSTING ВИНТ
В корзину
20 JK T781 815200SPRING
В корзину
21 JK T781 815210OIL PUMP PLATE
В корзину
25 JK T781 815251OIL SHIELD
В корзину
26 JK T781 815260OIL SHIELD
В корзину
27 JK T781 815271OIL SHIELD
В корзину
28 JK T781 815280BELTGUARD
В корзину
29 JK T781 815291ВИНТ
В корзину
30 JK T781 815300BELT GUARD LATCH
В корзину
31 JK T781 815310BOTTOM GUIDE
В корзину
32 JK T781 815320RUBBER BUSHING
В корзину
46 JK T781 815460MACHINE BASE ASM
В корзину
46.1 JK T781 40226043DRIVING PIN BASE
В корзину
47 JK T781 815470OIL RESERVOIR
В корзину
48 JK T781 815480GUIDE PIN
В корзину
49 JK T781 815490RUBBER CUSHION
В корзину
50 JK T781 815501ВИНТ
В корзину
51 JK T781 815510HINGE HOLDER
В корзину
52 JK T781 815520PIN
В корзину
53 JK T781 815531ВИНТ
В корзину
54 JK T781 815540WASHER
В корзину
55 JK T781 815551ВИНТ
В корзину
56 JK T781 815560OIL DRAIN CAP GASKET
В корзину
58 JK T781 815581ВИНТ
В корзину
59 JK T781 815590NUT
В корзину
60 JK T781 815601STOP ВИНТ
В корзину
61 JK T781 815610NUT
В корзину
62 JK T781 815621ВИНТ
В корзину
63 JK T781 815630STARTING LINK SHAFT
В корзину
64 JK T781 815641ВИНТ
В корзину
65 JK T781 815650STARTING LINK
В корзину
66 JK T781 815660STARTING LEVER
В корзину
67 JK T781 815670STARTING LEVER PRESSURE SPRING
В корзину
70 JK T781 815700MACHINE BASE FELT PAD
В корзину
71 JK T781 815710MACHINE BASE ВИНТ STUD
В корзину
72 JK T781 815720WASHER
В корзину
72.1 JK T781 H05013E-WASHF.R
В корзину
73 JK T781 4022604400DRIVING PIN ASM.
В корзину
74 JK T781 402S16024ВИНТ
В корзину
77 JK T781 815770CONNECTION STUD
В корзину
77.1 JK T781 40222031RUBBER WASHER
В корзину
79 JK T781 815790O-RING
В корзину
80 JK T781 815800PIPE RETAINER
В корзину
81 JK T781 815810FUNNEL
В корзину
86 JK T781 815860PIPE GUIDE
В корзину
87 JK T781 OIL WICK LATCH
В корзину
88 JK T781 OIL WICK PIN
В корзину
89 JK T781 815730NUT
В корзину
